经过了一天的劳累,准备入睡之时,发现开关离自己非常遥远,那么不妨来做一个智能开关提升生活体验
前期准备

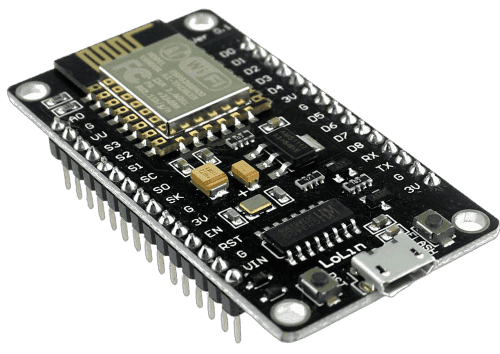

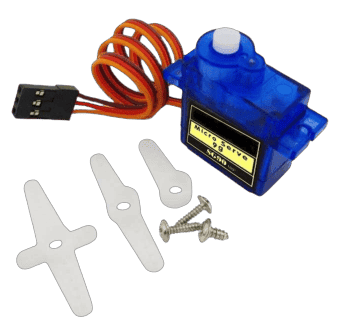

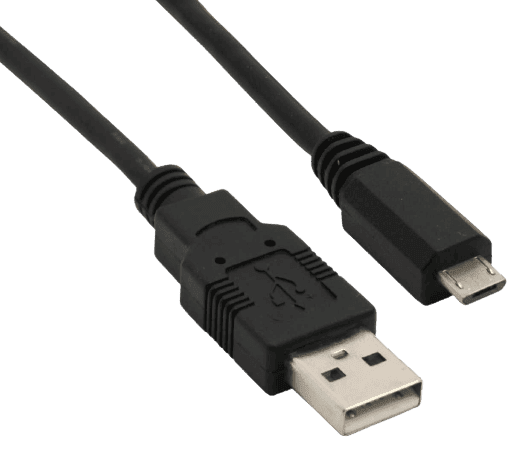

硬件
![图片[1]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/esp8266.png)
![图片[2]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/sg90.png)
![图片[3]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/microusb.png)
软件
所有软件我都打包好了,在本文开头即可下载
- arduino,用于编写程序
- CH341SER,用于安装电脑驱动
- 点灯·blinker,用于控制开发版(智能开关)
- 米家(如果有条件的话)

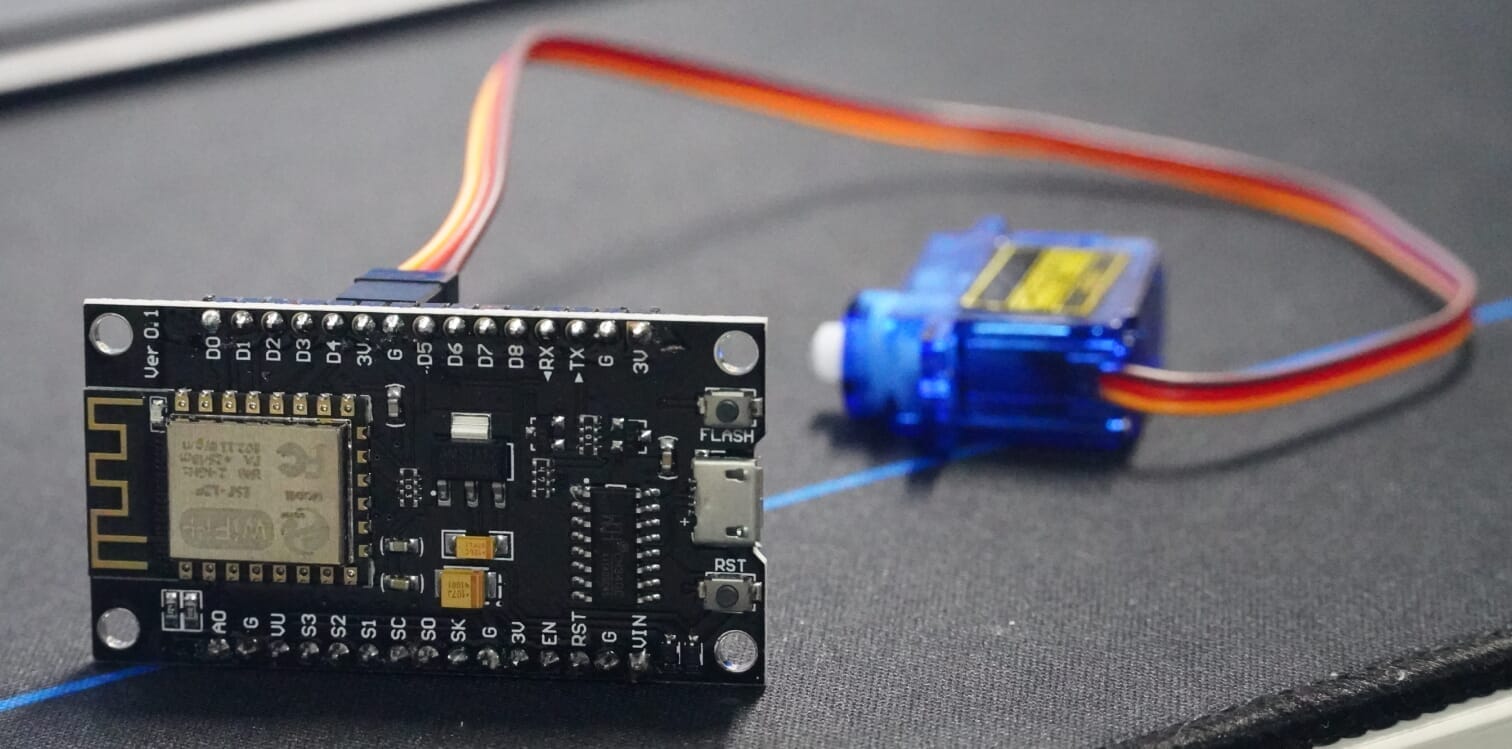

线路连接
![图片[4]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/link.png)
如上图所示,sg90 舵机的
arduino 程序准备

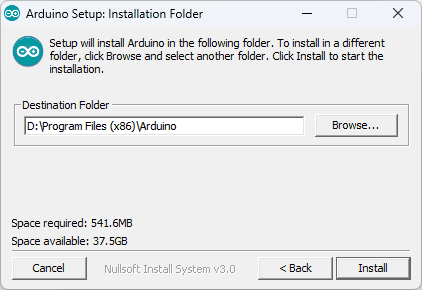

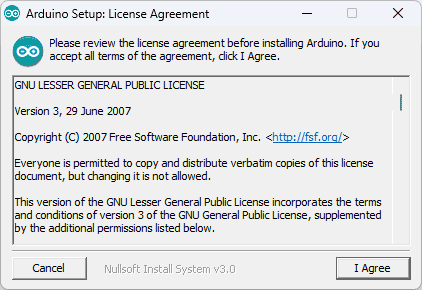

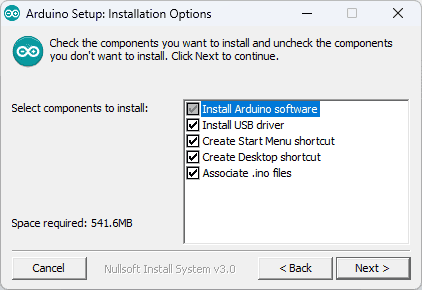

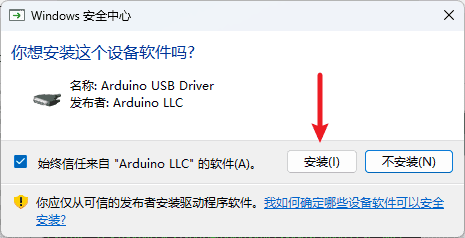

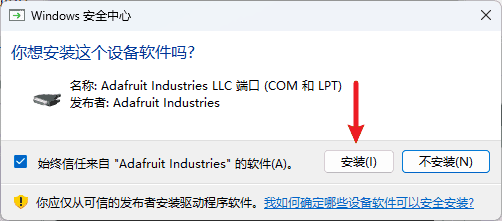

- 安装 arduino
![图片[5]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img1.png)
![图片[6]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img2.png)
![图片[7]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img3.png)
![图片[8]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img4.png)
![图片[9]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img5.png)
![图片[10]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img6.png)
![图片[11]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img7.png)
![图片[12]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img8.png)

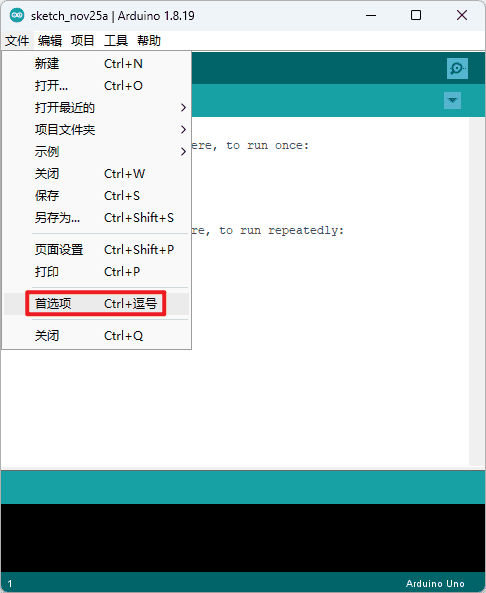

- 点击右上角的文件 → 首选项
![图片[13]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img9.png)

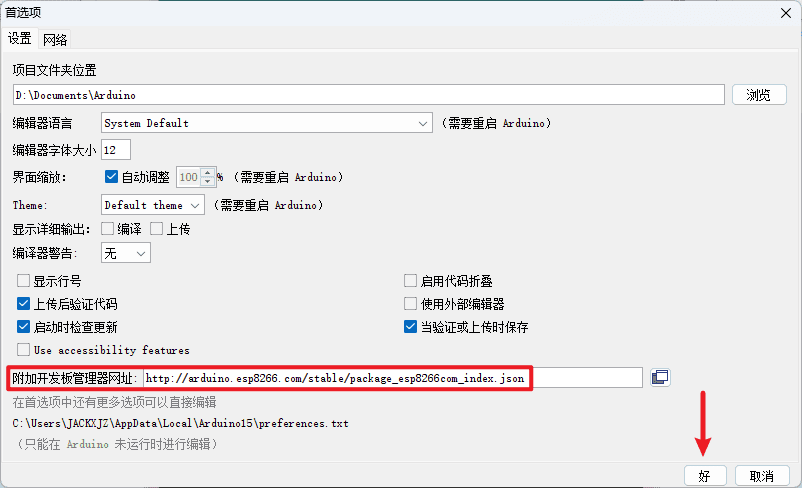

- 在 附加开发板管理器网址 中填写下方链接(可复制)
http://arduino.esp8266.com/stable/package_esp8266com_index.json
![图片[14]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img10.png)

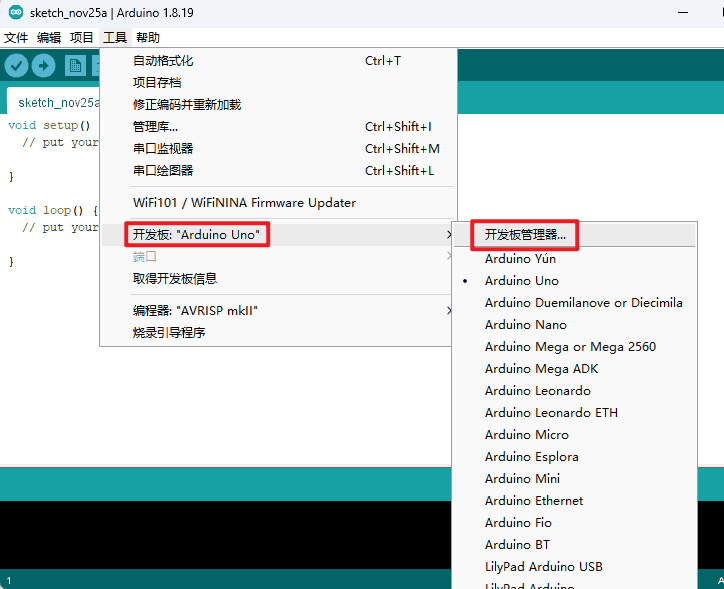

- 点击上方的工具 → 开发版 → 开发板管理器
![图片[15]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img11.png)

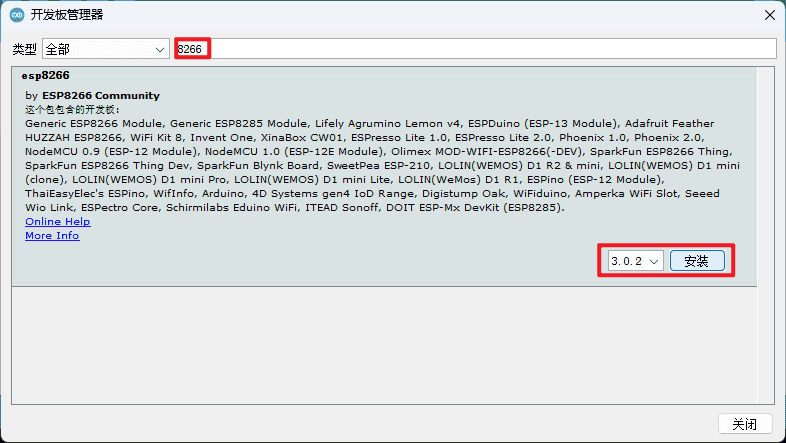

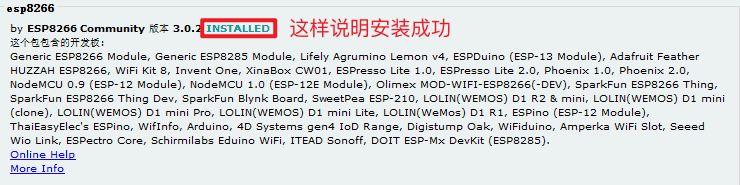

- 搜索 esp8266 并安装
![图片[16]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img12.png)
![图片[17]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img13.png)

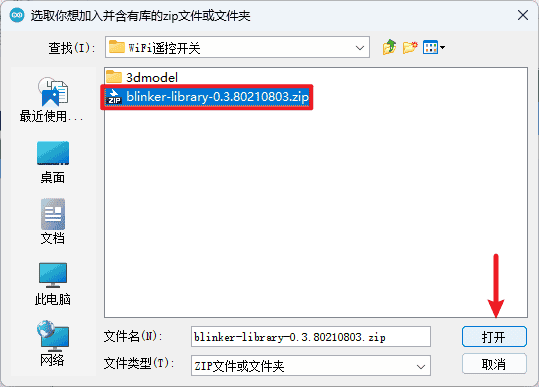

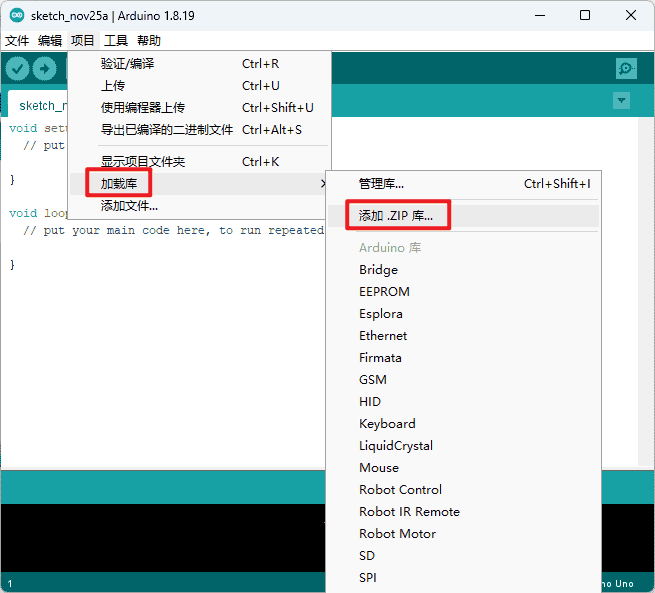

- 点击上方的项目 → 加载库 → 添加 .ZIP 库...,选择文件(在本文开头下载)里的 zip 压缩包
![图片[18]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img14.png)
![图片[19]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img15.png)
- 运行 8266_package_3.0.1_arduino.cn.exe 程序
![图片[20]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img16.png)

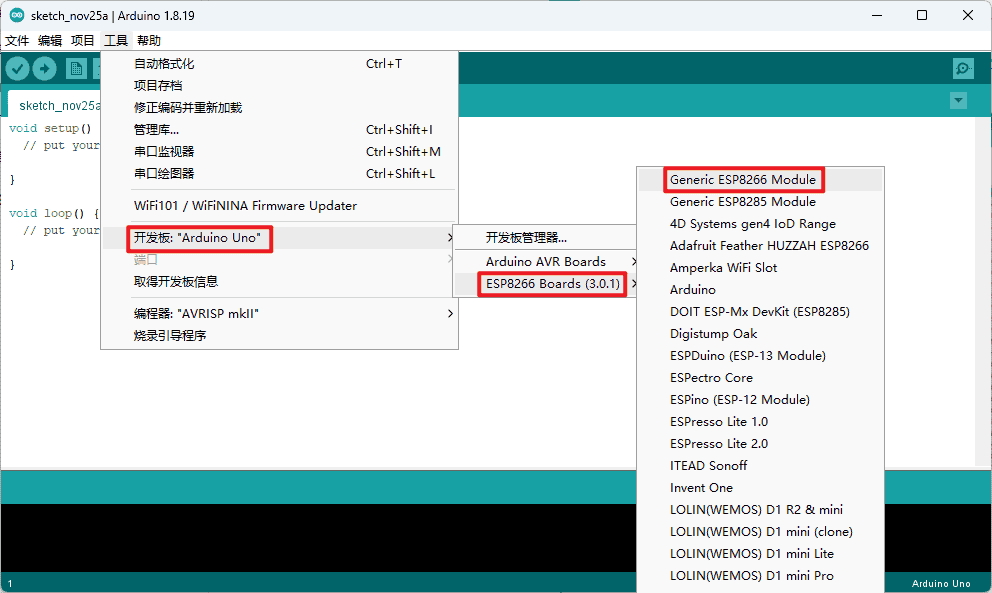

- 安装完成后,回到 arduino,点击上方的工具 → 开发版 → ESP8266 Boards → Generic ESP8266 Module
![图片[21]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img17.png)
配置点灯·blinker

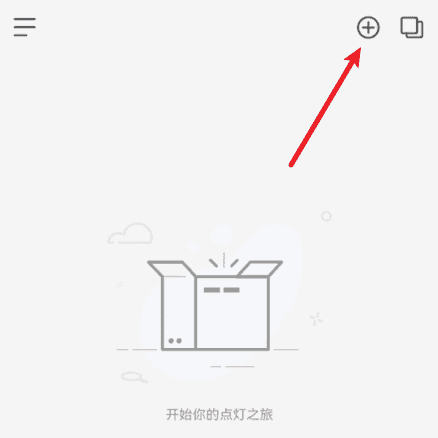

- 打开点灯·blinker,点击右上角添加
![图片[22]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img29.png)

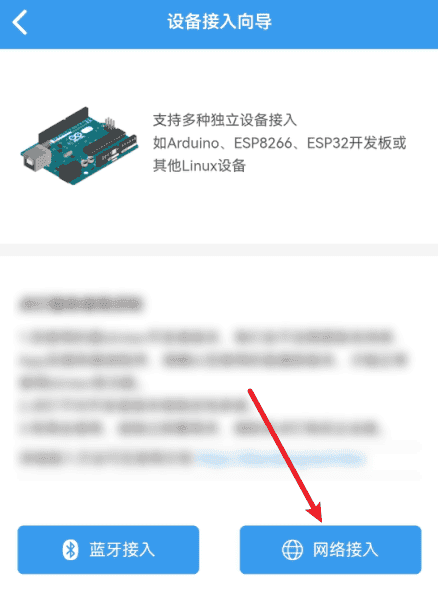

- 点击独立设备,选择网络接入
![图片[23]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img30.png)
![图片[24]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img31.png)

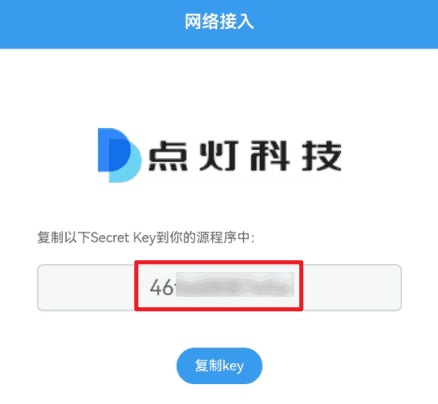

- 记住这个 Key!返回到主页
![图片[25]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img32.png)

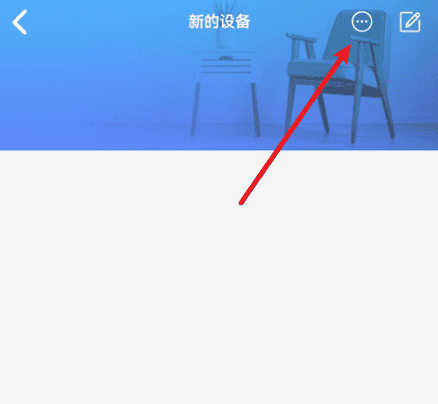

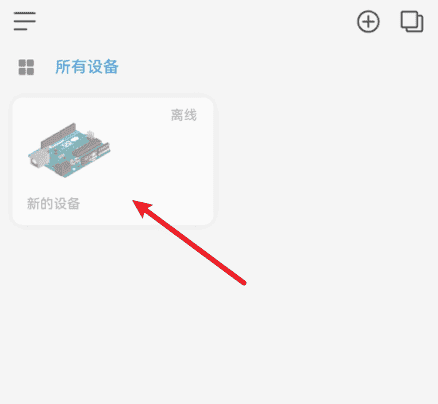

- 点击进入设备,点击右上角三点式菜单
![图片[26]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img33.png)
![图片[27]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img34.png)

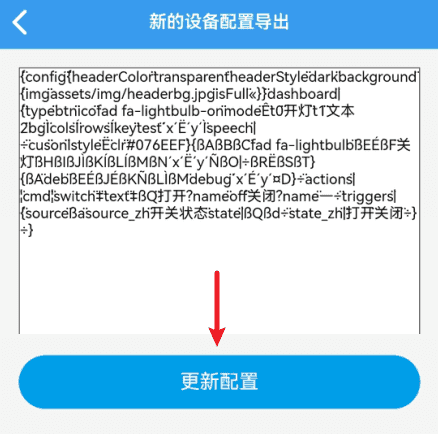

- 将下方配置填入(可复制),点击更新
{¨config¨{¨headerColor¨¨transparent¨¨headerStyle¨¨dark¨¨background¨{¨img¨¨assets/img/headerbg.jpg¨¨isFull¨«}}¨dashboard¨|{¨type¨¨btn¨¨ico¨¨fad fa-lightbulb-on¨¨mode¨Ê¨t0¨¨开灯¨¨t1¨¨文本2¨¨bg¨Ì¨cols¨Í¨rows¨Í¨key¨¨test¨´x´Ë´y´Ì¨speech¨|÷¨cus¨¨on¨¨lstyle¨Ë¨clr¨¨#076EEF¨}{ßAßBßC¨fad fa-lightbulb¨ßEÉßF¨关灯¨ßHßIßJÌßKÍßLÍßMßN´x´Ë´y´ÑßO|÷ßRËßSßT}{ßA¨deb¨ßEÉßJÉßKÑßLÌßM¨debug¨´x´É´y´¤D}÷¨actions¨|¦¨cmd¨¦¨switch¨‡¨text¨‡ßQ¨打开?name¨¨off¨¨关闭?name¨—÷¨triggers¨|{¨source¨ßa¨source_zh¨¨开关状态¨¨state¨|ßQßd÷¨state_zh¨|¨打开¨¨关闭¨÷}÷}
![图片[28]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img35.png)

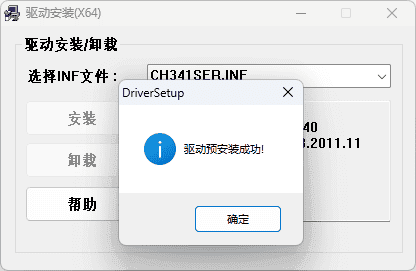

安装驱动

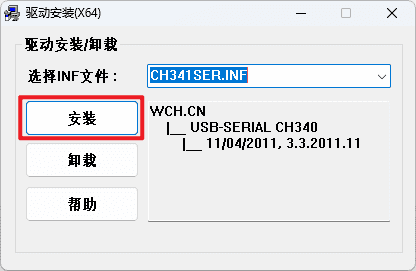

打开 CH341SER.EXE,点击安装即可
![图片[29]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img20.png)
![图片[30]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img21.png)
![图片[31]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img22.png)
arduino 程序修改&编译&上传
- 打开 smartswitch 下的 smartswitch.ino 文件
![图片[32]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img18.png)

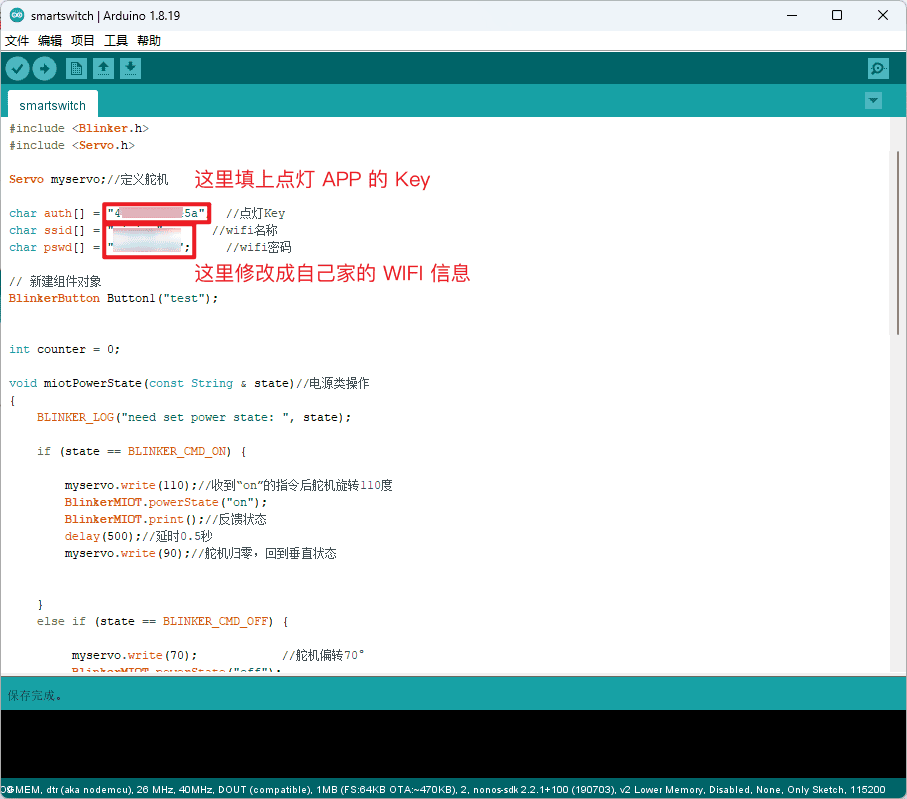

- 如图所示修改程序
![图片[33]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img19.png)

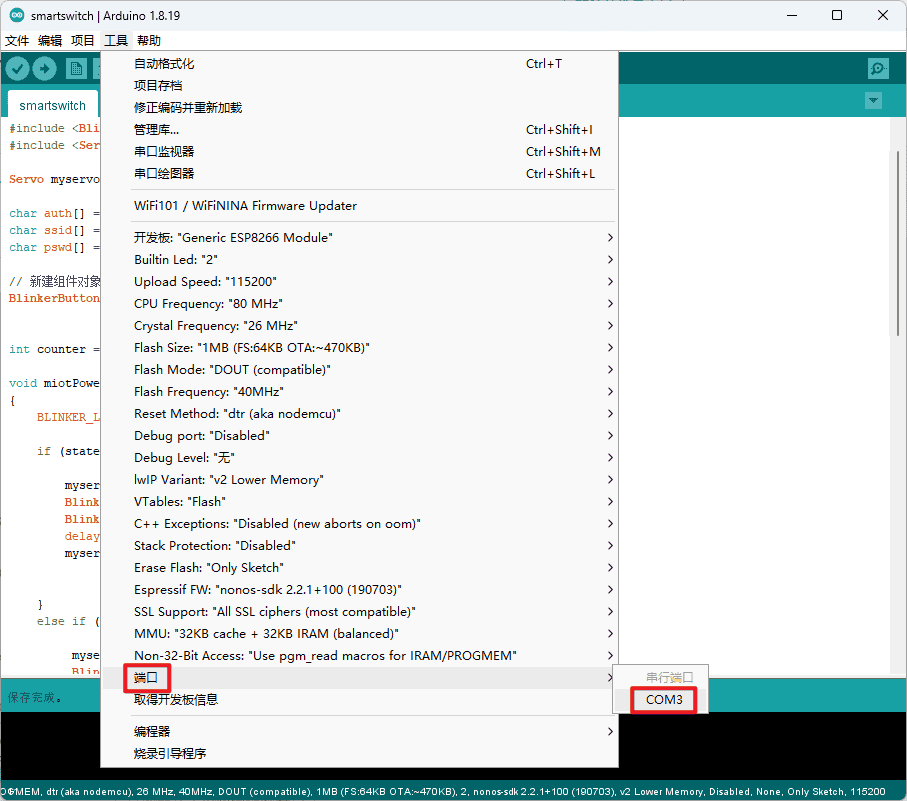

- 用数据线连接开发板和电脑,在 arduino 中点击上方的工具 → 端口 → COM口
![图片[34]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img23.png)

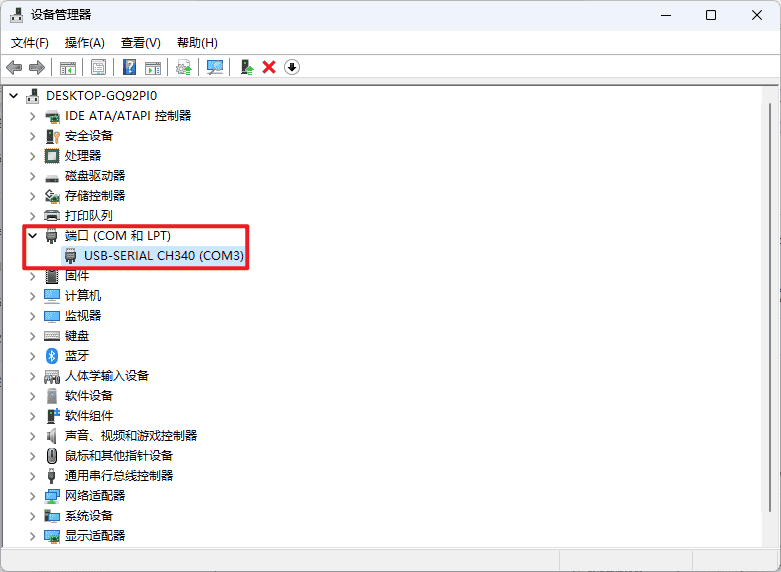

↑这个COM口可在设备管理器可以看到
![图片[35]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img24.png)

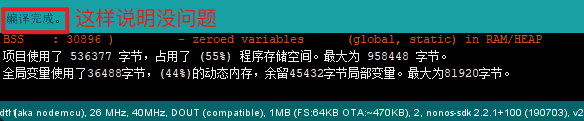

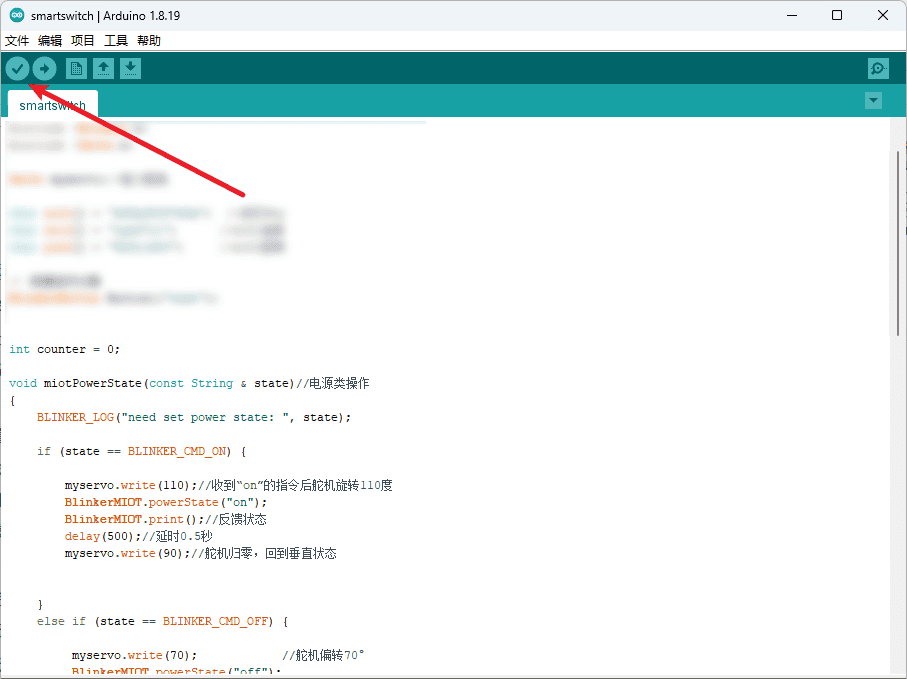

- 点击左上角
√
进行编译
![图片[36]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img25.png)
![图片[37]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img26.png)

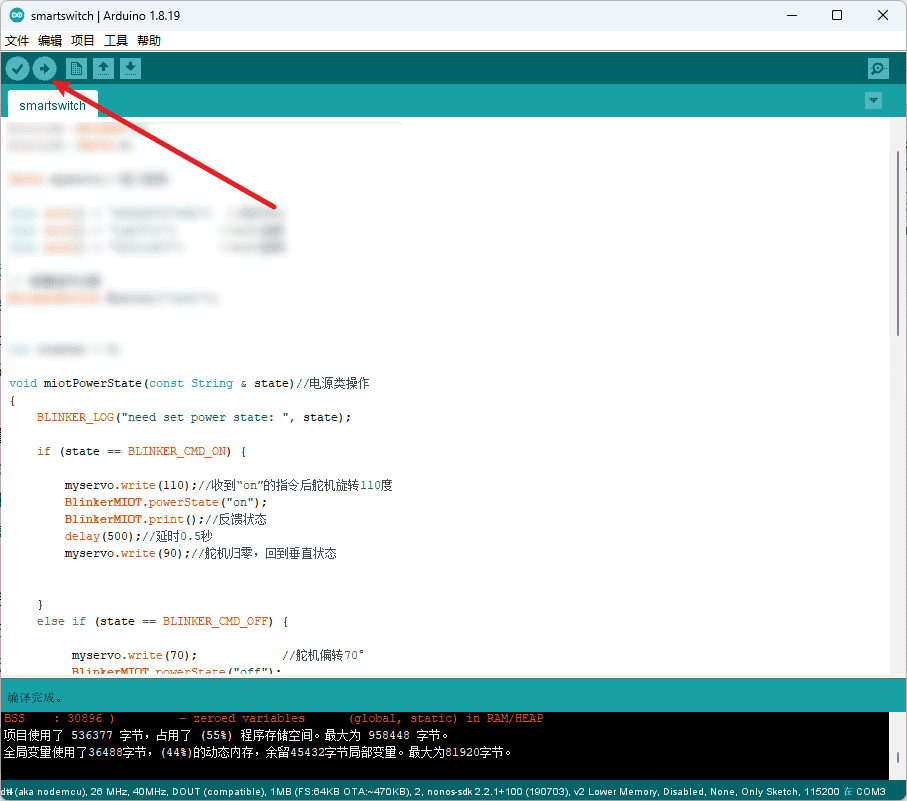

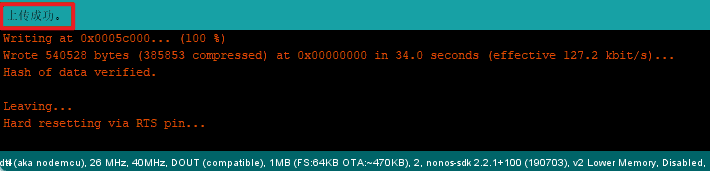

- 点击左上角
→
进行上传
![图片[38]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img27.png)
![图片[39]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img28.png)
上传过程中开发版的蓝灯会一闪一闪的,上传成功后蓝灯常亮
开始使用

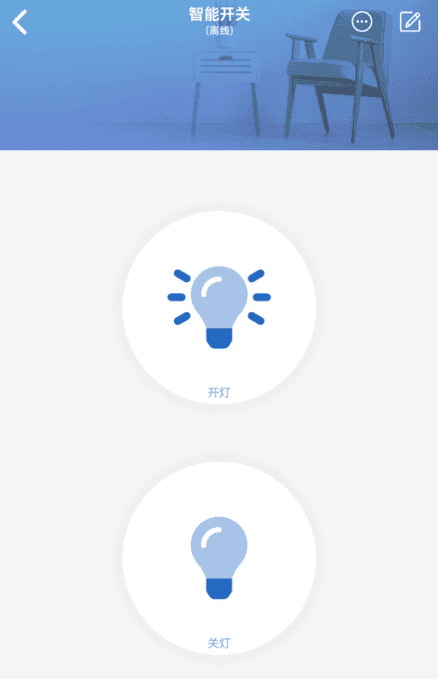

回到手机的点灯·blinker,进入设备,点击开灯/关灯按钮即可
![图片[40]-ESP8266 + SG90 制作智能开关-JACK小桔子的小屋](https://jackxjz-img.oss-cn-guangzhou.aliyuncs.com/blog/esp8266-sg90/img36.png)
